A4001C

A4001C   3路 3A/2A/2A 降压DC-DC， 广泛应用于机顶盒，OTT产品，安防IPC等消费类产品上。

FEATURES

 2.7V to 5.5V Input Voltage Range

 Three Buck Converters

Output Voltage Range: 0.6V to Vin

CH1/CH2/CH3 Maximum Continuous Load

Current: 3A/2A/2A (3CH total output power

consumption must be less than 10W)

180° Phases Shifted Architecture

Fixed 1.5MHz Switching Frequency

100% Duty Cycle Low Dropout Operation

<1uA Shutdown Current

Independent Enable Control

Internal Compensation

Cycle-by-Cycle Current Limit

Short Circuit Protection

 Each Channel Efficiency Up to 95%

 Auto Recovery OTP Protection

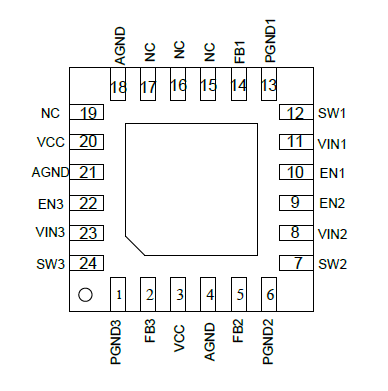

 Available in 24-pin 4mm x 4mm QFN

Package

APPLICATION

 IP Camera

 DVR

 Video door bell

GENERAL DESCRIPTION

The A4001C is a 3-CH power management IC

for applications powered by one Li-Ion battery

or a DC 5V adapter. It integrates three

synchronous buck regulators and can provide

high efficiency output at light load and heavy

load operation. The internal compensation

architecture simplifies the application circuit

design. Besides, the independent enable

control makes the designer have the greatest

flexibility to optimize timing for power

sequencing purposes. The A4001C is available

in a 24 pin QFN 4x4 package
