MT2499A

MT2499A

3.5A,4.5V-21V Input,340KHz

Synchronous Step-Down Converter

FEATURES

 High Efficiency: Up to 94%

 340KHz Frequency Operation

 3.5A Output Current

 No Schottky Diode Required

 4.5V to 21V Input Voltage Range

 0.925V Reference

 Slope Compensated Current Mode Control for

Excellent Line and Load Transient Response

 Integrated internal compensation

 Stable with Low ESR Ceramic Output

Capacitors

 Over Current Protection with Hiccup-Mode

 Thermal Shutdown

 Inrush Current Limit and Soft Start

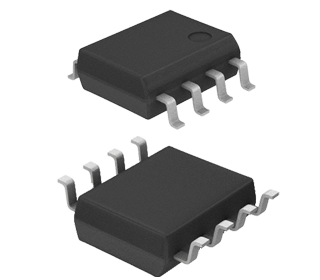

 Available in ESOP8 Package

 -40°C to +85°C Temperature Range

APPLICATIONS

 Distributed Power Systems

 Digital Set Top Boxes

 Flat Panel Television and Monitors

 Wireless and DSL Modems

 Notebook Computer

GENERAL DESCRIPTION

The MT2499A is a fully integrated, high– efficiency

3.5A synchronous rectified step-down converter.

The MT2499A operates at high efficiency over a

wide output current load range.

This device offers two operation modes, PWM

control and PFM Mode switching control, which

allows a high efficiency over the wider range of the

load.

The MT2499A requires a minimum number of

readily available standard external components

and is available in an ESOP8 ROHS compliant

package.
